RABOTEUSE INTERIEUR DE FUTS
MT PureBarrel Renov
ECORCEUSE PIQUETS MT8EVO
ECORCEUSE PIQUETS MT8EVO
ECORCEUSE PIQUETS MT8EVO
.png?t=ff20383f_2941_49db_ada2_6e701218cd78)
POINTS FORTS :
- Sécurité opérateur
- Moins de consommation d'énergie électrique
- Rénovation rapide des fûts sans démontage
- Facilité de changement de tailles de fûts

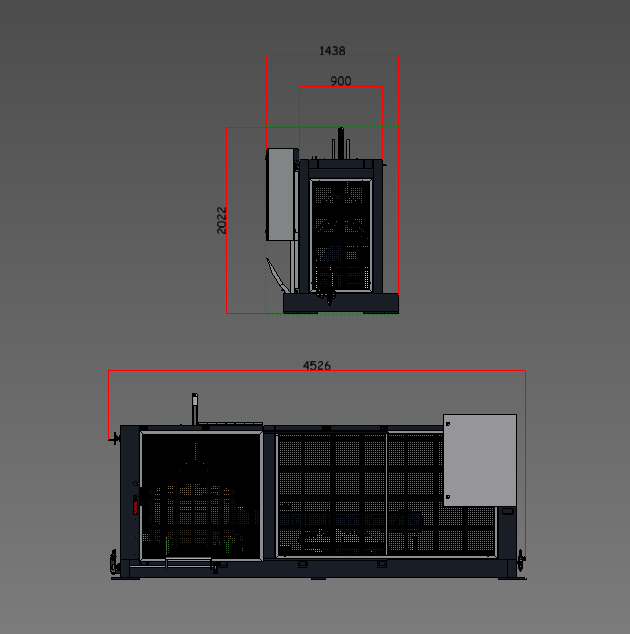

DIMENSIONS MACHINE :
.png?t=ff20383f_2941_49db_ada2_6e701218cd78)
POINTS FORTS :
- Sécurité opérateur
- Moins de consommation d'énergie électrique
- Vitesse d'écorçage élevée
- Facilité de réglage des couteaux
DIMENSIONS MACHINE :
.png?t=ff20383f_2941_49db_ada2_6e701218cd78)
POINTS FORTS :
- Sécurité opérateur
- Moins de consommation d'énergie électrique
- Vitesse d'écorçage élevée
- Facilité de réglage des couteaux
DIMENSIONS MACHINE :
POINTS FORTS :
- Sécurité opérateur
- Moins de consommation d'énergie électrique
- Vitesse d'écorçage élevée
- Facilité de réglage des couteaux
DIMENSIONS MACHINE :
PRÉSENTATION MACHINE : Poste de travail
PRÉSENTATION MACHINE : Poste de travail
PRÉSENTATION MACHINE : Poste de travail
PRÉSENTATION MACHINE : Poste de travail

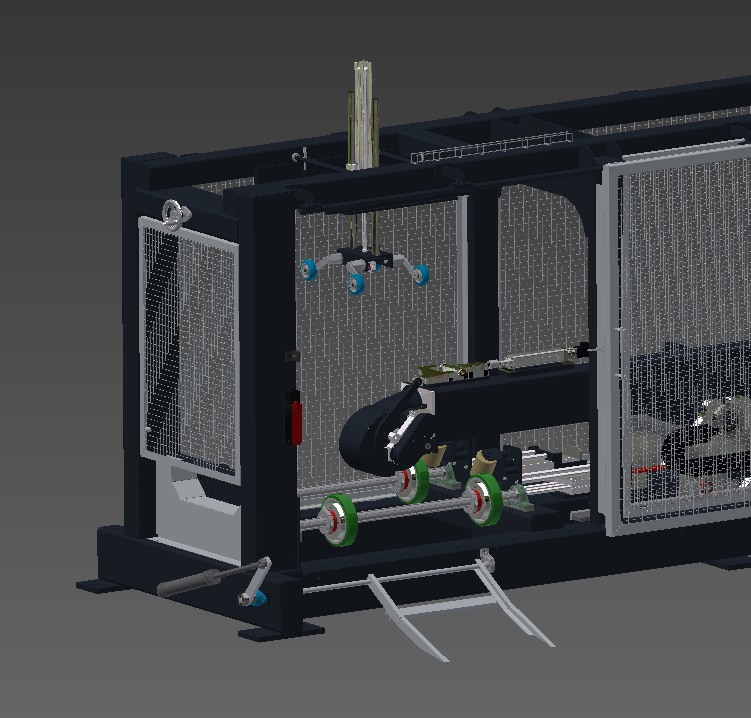

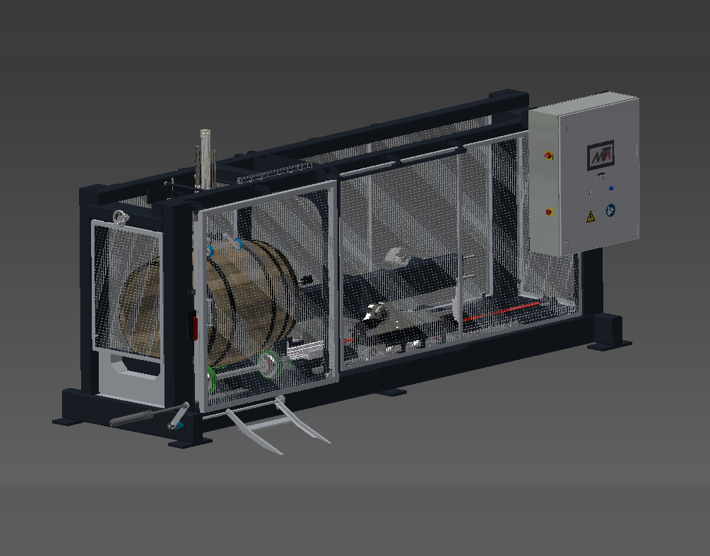

La raboteuse intérieur de fûts MTPureBarrel Renov est concu pour rénover les fûts sans avoir à les démonter. Le princpe d'usinage dans le sens du fil du bois permet d'obtenir un résultat plus qualitatif. Nous gérons l'usinage du fûts suivant son profil et sa position angulaire en rotation, nous permettant alors d'optimiser le cycle et le rendu final.
.png?t=ff20383f_2941_49db_ada2_6e701218cd78)
Une écorceuse reste une machine dangereuse, afin de sécuriser au mieux l'opérateur cette dernière est cartérisée mais des points à risques restent toujours accessibles, c'est pour cela que ces derniers sont signalés par des symboles et des visuelles d'avertissements.
L'ecorceuse à piquets MT8EVO a été conçu de manière à optimiser le champ de vision de l'opérateur situé en amont. La large ouverture permet aussi à piquets les moins droit de pouvoir être écorcer.
L'ecorceuse à piquets MT8EVO a été conçu de manière à optimiser le champ de vision de l'opérateur situé en amont. La large ouverture permet aussi à piquets les moins droit de pouvoir être écorcer.

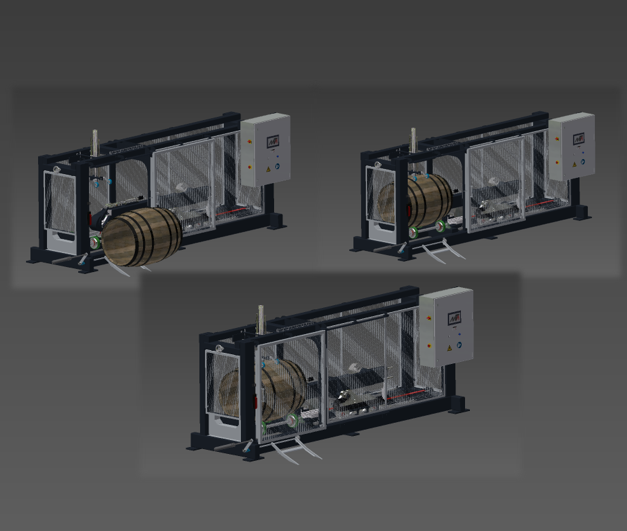

La machine est entièrement cartérisée assurant la protection des opérateurs, mais il est important qu'elle soit facilement démontable pour l'entretien ou le réglage de la machine. La porte coulissante permet un acces facile aux fûts dans la zone de travail, ainsi qu'à l'opérateur lors des changements de tailles.
La cartérisation est importante dans son rôle de protection des opérateurs, mais il est important qu'elle soit facilement démontable pour l'entretien ou le réglage de la machine. Afin de pouvoir régler ou changer les couteaux d'écorcage il est nécessaire de basculer le carter avant, ce dernier est fixé au moyen d'un seul écrou sur le dessus.
La cartérisation est importante dans son rôle de protection des opérateurs, mais il est important qu'elle soit facilement démontable pour l'entretien ou le réglage de la machine. Afin de pouvoir régler ou changer les couteaux d'écorcage il est nécessaire de basculer le carter avant, ce dernier est fixé au moyen d'un seul écrou sur le dessus.
La cartérisation est importante dans son rôle de protection des opérateurs, mais il est important qu'elle soit facilement démontable pour l'entretien ou le réglage de la machine. Afin de pouvoir régler ou changer les couteaux d'écorcage il est nécessaire de basculer le carter avant, ce dernier est fixé au moyen d'un seul écrou sur le dessus.
Utilisation de la machine :
Utilisation de la machine :
Utilisation de la machine :
Utilisation de la machine :

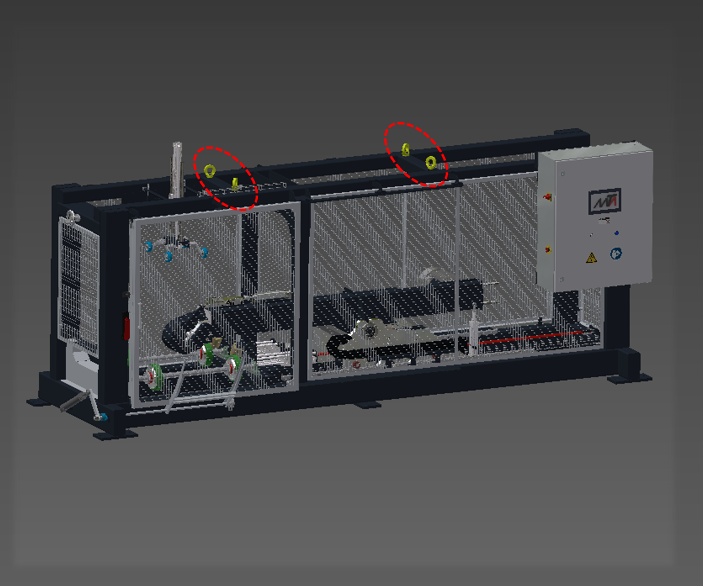

La raboteuse intérieur de fûts dispose d'anneaux de levage pour faciliter sa mise en place et son déplacement si besoin.
L'écorceuse MT8EVO peut être déplacée facilement et en toute sécurité via les passages de fourches intégrés au châssis.
L'écorceuse MT8EVO peut être déplacée facilement et en toute sécurité via les passages de fourches intégrés au châssis.
L'écorceuse MT8EVO peut être déplacée facilement et en toute sécurité via les passages de fourches intégrés au châssis.

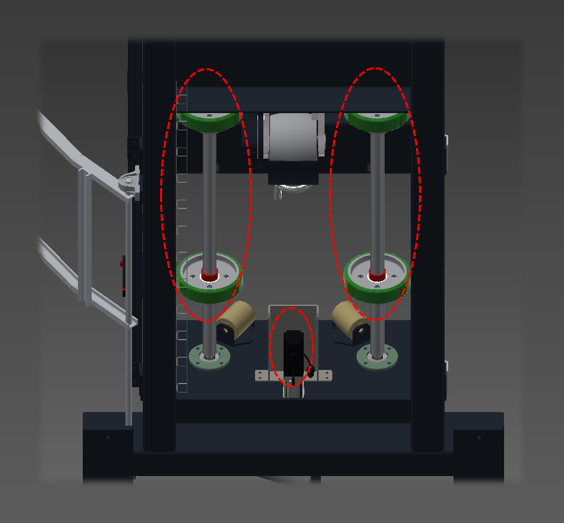

L’entraînement en rotation des fûts est assuré par des roues revêtues, entraînées par un moteur BRUSHLESS. Ce système garantit un déplacement constant et maîtrisé, assurant ainsi la régularité de l’usinage.
Les fûts sont maintenus en position par des galets et des presseurs, empêchant tout décalage durant les opérations de rabotage.
L'écorceuse à piquets MT8EVO est motorisé par un moteur de 15kW. Ce dernier entraîne le disque d'écorçage par l'intermédiaire d'un palier d'accouplement renforcé.
L'entraînement du bois se fait grâce à des moteurs hydrauliques, ces derniers garantissent un couple constant, permettant un ecorçage uniforme.
L'écorceuse à piquets MT8EVO est motorisé par un moteur de 15kW. Ce dernier entraîne le disque d'écorçage par l'intermédiaire d'un palier d'accouplement renforcé.
L'entraînement du bois se fait grâce à des moteurs hydrauliques, ces derniers garantissent un couple constant, permettant un ecorçage uniforme.
L'écorceuse à piquets MT8EVO est motorisé par un moteur de 15kW. Ce dernier entraîne le disque d'écorçage par l'intermédiaire d'un palier d'accouplement renforcé.
L'entraînement du bois se fait grâce à des moteurs hydrauliques, ces derniers garantissent un couple constant, permettant un ecorçage uniforme.

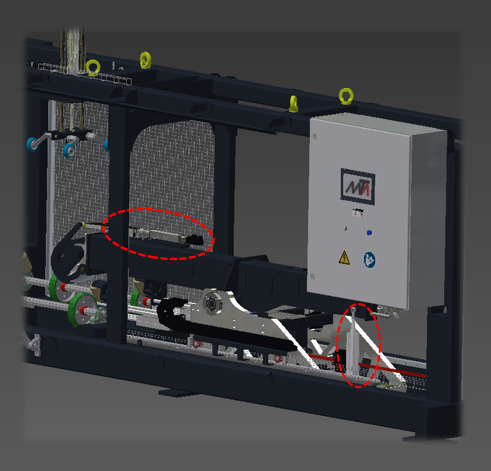

La machine est équipée d’une poutre permettant l’accès de l’outil à l’intérieur du fût. Pour gérer les différents mouvements combinés nécessaires au suivi du galbe des douelles assemblées, les déplacements sont contrôlés par un système d’axes électriques motorisés par des moteurs BRUSHLESS.
Grâce à cette maîtrise des mouvements, il est possible d’usiner des fûts de différentes dimensions sans difficulté majeure. Une fois la machine réglée, il suffit de sélectionner "la recette de programmation" via l’écran IHM situé sur l’armoire électrique.
La machine est équipée d'une armoire électrique déporté, d'un coffret de dérivation, d'un pupitre de commande :
- L'armoire électrique est fixé au mur ou sur un support non-loin de la machine, cette dernier recoit le sectionneur, et tous les composants électriques nécessaires au bon fonctionnement de la machine.
- Le coffret de dérivation fixé sur le chassis de la machine permet d'avoir un brochage rapide permettant la connection et déconnection facile de la machine favorisant ainsi son déplacement en cas de maintenance.
- Le pupitre est composé de différents boutons et voyants de démarrage, arrêt, réarmement, défaut...
Sur le pupitre nous retrouvons une selection entre GROS, MOYEN et PETIT BOIS.
La machine est équipée d'une armoire électrique déporté, d'un coffret de dérivation, d'un pupitre de commande :
- L'armoire électrique est fixé au mur ou sur un support non-loin de la machine, cette dernier recoit le sectionneur, et tous les composants électriques nécessaires au bon fonctionnement de la machine.
- Le coffret de dérivation fixé sur le chassis de la machine permet d'avoir un brochage rapide permettant la connection et déconnection facile de la machine favorisant ainsi son déplacement en cas de maintenance.
- Le pupitre est composé de différents boutons et voyants de démarrage, arrêt, réarmement, défaut...
Sur le pupitre nous retrouvons une selection entre GROS, MOYEN et PETIT BOIS.
Pièces de rechange :
Pièces de rechange :
Pièces de rechange :

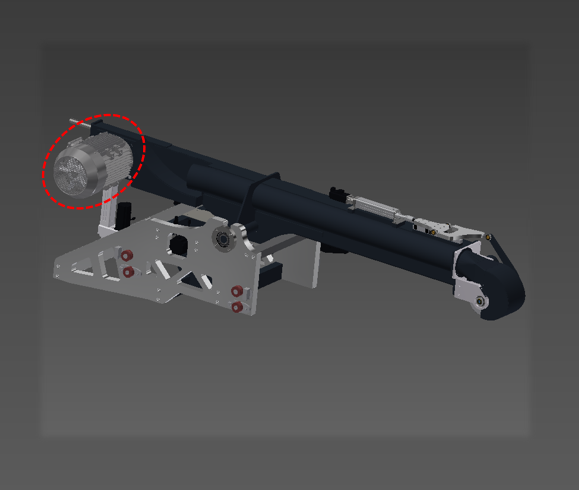

Le raboteur intérieur de fûts MT PureBarrel Renov est équipé d’un moteur électrique de 5,5 kW dédié à l’entraînement de l’outil de coupe monté en bout de poutre. La poutre est intégrée à un chariot à structure rigide, guidé sur rails, dont le déplacement est assuré par un système poulie–courroie crantée. L’ensemble est actionné par un moteur BRUSHLESS piloté en position, permettant un contrôle précis des zones à usiner et une adaptation aux différentes longueurs et diamètres de fûts.
Le disque d'ecorcage de l'écorceuse à piquets MT8EVO est une pièce d'usure. Cette pièce est en contact permanent avec le bois en cours de travail.
Le disque d'ecorcage de l'écorceuse à piquets MT8EVO est une pièce d'usure. Cette pièce est en contact permanent avec le bois en cours de travail.
Le disque d'ecorcage de l'écorceuse à piquets MT8EVO est une pièce d'usure. Cette pièce est en contact permanent avec le bois en cours de travail.
Les disques d'entraînement haut et bas de l'écorceuse à piquets MT8EVO sont des pièces d'usure. Ces pièces sont en contact permanent avec le bois en cours de travail.
Les disques d'entraînement hauts et bas de l'écorceuse à piquets MT8EVO sont des pièces d'usure. Ces pièces sont en contact permanent avec le bois en cours de travail.
Les disques d'entraînement hauts et bas de l'écorceuse à piquets MT8EVO sont des pièces d'usure. Ces pièces sont en contact permanent avec le bois en cours de travail.
