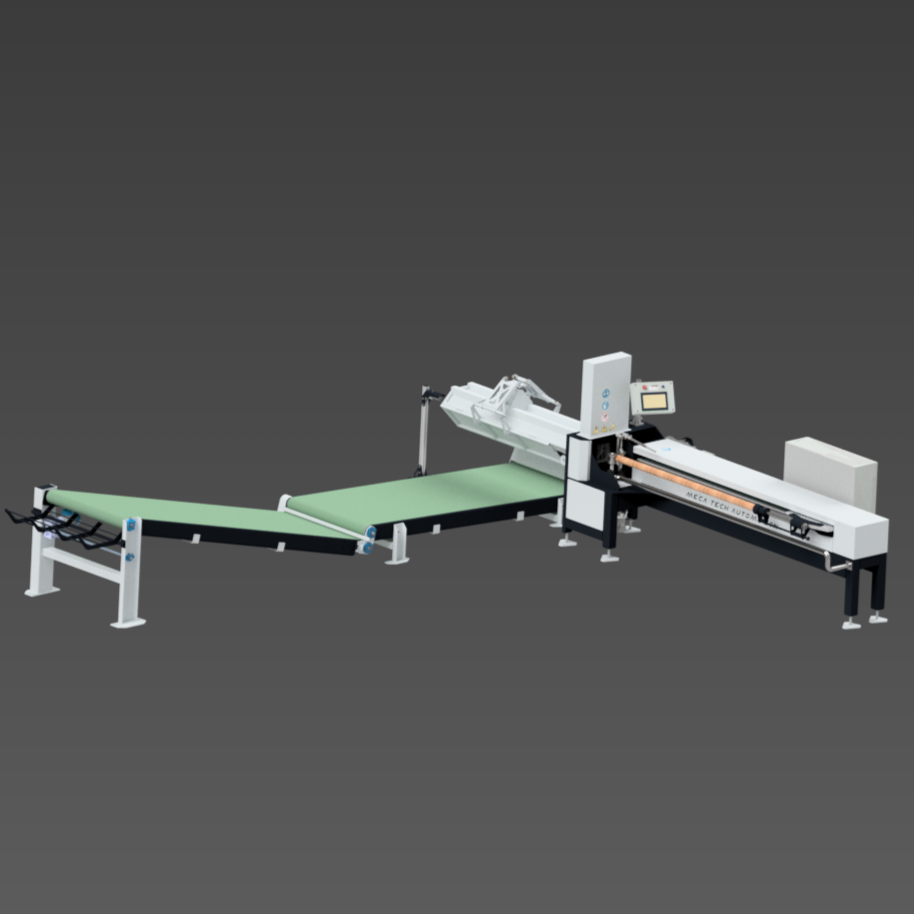

FENDEUSE ÉCHALAS MT1F

FENDEUSE ÉCHALAS MT1F

POINTS FORTS :

- Sécurité opérateur

- Ergonomie

- Moins de consommation d'énergie électrique

- Visibilité lors du fendage

- 2 versions de la machine:

version 1.5 m

version 2 m

- 2 options de la machine:

version électrique

version mécanique

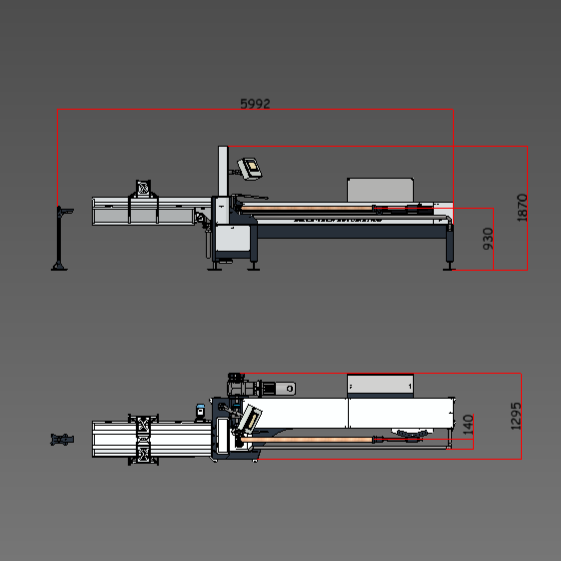

DIMENSIONS MACHINE :

PRÉSENTATION MACHINE : Poste de travail

PRÉSENTATION MACHINE : Poste de travail

PRÉSENTATION MACHINE : Poste de travail

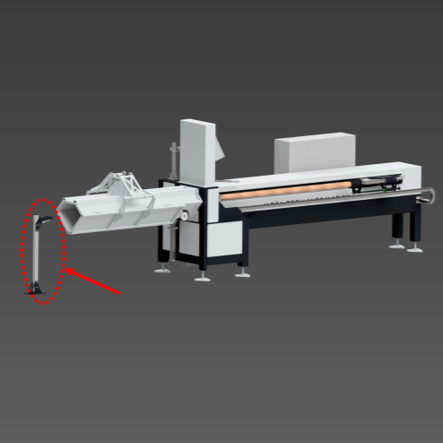

Pour un confort d'utilisation, la fendeuse à échalas a été conçue pour optimiser le champ de vision de l'opérateur au moment de la phase de travail. Une caméra assiste l'opérateur pour la mise en place du bois, cette dernière permet de positionner le bois au mieux, grâce à un retour sur l'écran IHM.

Pour un confort d'utilisation, la fendeuse à échalas a été conçue pour optimiser le champ de vision de l'opérateur au moment de la phase de travail. Une caméra assiste l'opérateur pour la mise en place du bois, cette dernière permet de positionner le bois au mieux, grâce à un retour sur l'écran IHM.

Pour un confort d'utilisation, la fendeuse à échalas a été conçue pour optimiser le champ de vision de l'opérateur au moment de la phase de travail. Une caméra assiste l'opérateur pour la mise en place du bois, cette dernière permet de positionner le bois au mieux, grâce à un retour sur l'écran IHM.

Pour un confort d'utilisation, la fendeuse à échalas a été conçue pour optimiser le champ de vision de l'opérateur au moment de la phase de travail. Une caméra assiste l'opérateur pour la mise en place du bois, cette dernière permet de positionner le bois au mieux, grâce à un retour sur l'écran IHM.

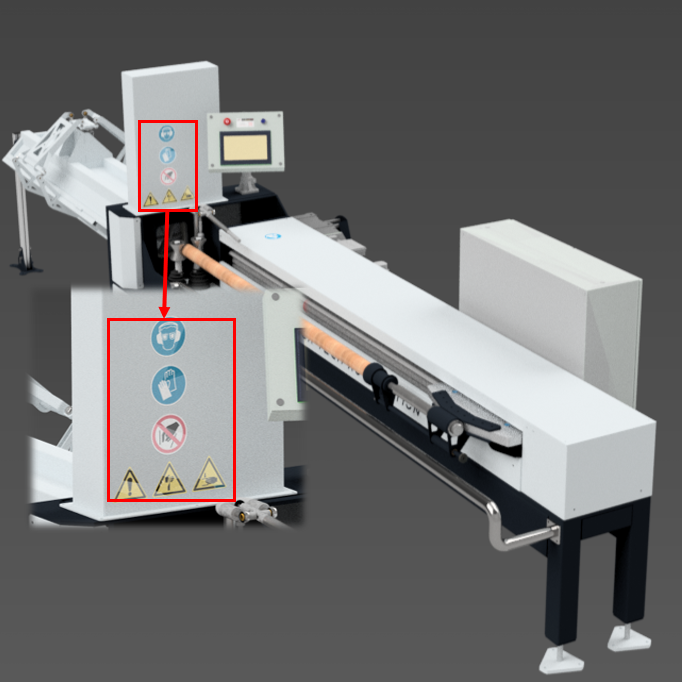

Une fendeuse reste une machine dangereuse, afin de sécuriser au mieux l'opérateur cette dernière est cartérisée mais des points à risques restent toujours accessibles, c'est pour cela que ces derniers sont signalés par des symboles et des visuels d'avertissements.

Une fendeuse reste une machine dangereuse, afin de sécuriser au mieux l'opérateur cette dernière est cartérisée mais des points à risques restent toujours accessibles, c'est pour cela que ces derniers sont signalés par des symboles et des visuels d'avertissements.

Une fendeuse reste une machine dangereuse, afin de sécuriser au mieux l'opérateur cette dernière est cartérisée mais des points à risques restent toujours accessibles, c'est pour cela que ces derniers sont signalés par des symboles et des visuels d'avertissements.

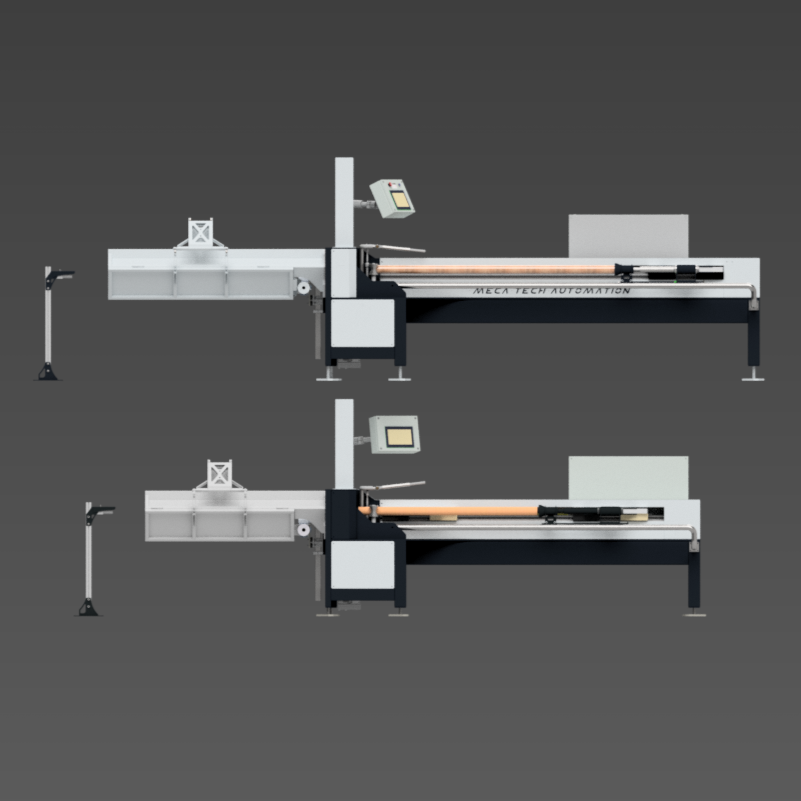

Notre fendeuse existe en 2 versions:

- Version 2m

- Version 1.5m

Cette différence s'explique par rapport à vos besoins et votre production.

Ensuite nous avons deux types de mécaniques différentes.

La machine a été conçu avec un déplacement des diabolos mécanique, ou électrique.

Notre fendeuse existe en 2 versions:

- Version 2m

- Version 1.5m

Cette différence s'explique par rapport à vos besoins et votre production.

Ensuite nous avons deux types de mécaniques différentes.

La machine a été conçu avec un déplacement des diabolos mécanique, ou électrique.

Notre fendeuse existe en 2 versions:

- Version 2m

- Version 1.5m

Cette différence s'explique par rapport à vos besoins et votre production.

Ensuite nous avons deux types de mécaniques différentes.

La machine a été conçu avec un déplacement des diabolos mécanique, ou électrique.

Utilisation de la machine :

Utilisation de la machine :

Utilisation de la machine :

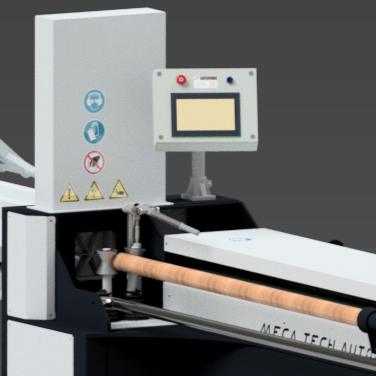

La fendeuse à échalas MT1F est équipé d'un écran IHM qui facilite le fonctionnement de la machine. Sur ce dernier, nous pouvons selectionner la matrice de fendage adéquate, nous avons le retour de la caméra pour le bon positionnement du bois en amont du fendage, nous avons les remontées de défauts...

La fendeuse à échalas MT1F est équipé d'un écran IHM qui facilite le fonctionnement de la machine. Sur ce dernier, nous pouvons selectionner la matrice de fendage adéquate, nous avons le retour de la caméra pour le bon positionnement du bois en amont du fendage, nous avons les remontées de défauts...

La fendeuse à échalas MT1F est équipé d'un écran IHM qui facilite le fonctionnement de la machine. Sur ce dernier, nous pouvons selectionner la matrice de fendage adéquate, nous avons le retour de la caméra pour le bon positionnement du bois en amont du fendage, nous avons les remontées de défauts...

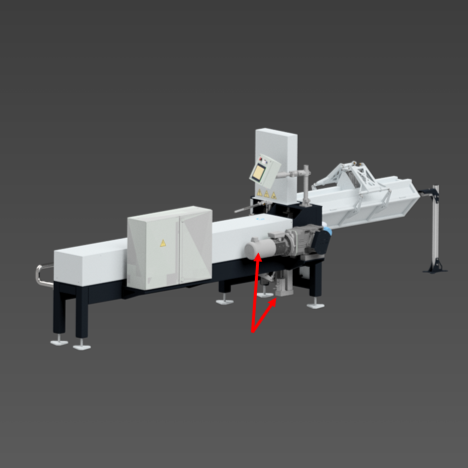

La fendeuse à échalas MT1F est motorisé par un moto-réducteur de 3 kW piloté par un viariateur et associé à un codeur de positionnement pour le pousseur.

Le changement des matrices se fait à l'aide d'un vérin électrique pour la montée/descente du bloc de matrices.

La fendeuse à échalas MT1F est motorisé par un moto-réducteur de 3 kW piloté par un viariateur et associé à un codeur de positionnement pour le pousseur.

Le changement des matrices se fait à l'aide d'un vérin électrique pour la montée/descente du bloc de matrices.

La fendeuse à échalas MT1F est motorisé par un moto-réducteur de 3 kW piloté par un viariateur et associé à un codeur de positionnement pour le pousseur.

Le changement des matrices se fait à l'aide d'un vérin électrique pour la montée/descente du bloc de matrices.

La fendeuse à échalas MT1F est motorisé par un moto-réducteur de 3 kW piloté par un viariateur et associé à un codeur de positionnement pour le pousseur.

Le changement des matrices se fait à l'aide d'un vérin électrique pour la montée/descente du bloc de matrices.

En sortie de la fendeuse, nous pouvons vous proposer un convoyeur pour évacuer les échalas fendus pour les transférer vers la prochaines opérations de façonnage. Voici un exemple de réalisation.

En sortie de la fendeuse, nous pouvons vous proposer un convoyeur pour évacuer les échalas fendus pour les transférer vers la prochaines opérations de façonnage. Voici un exemple de réalisation.

En sortie de la fendeuse, nous pouvons vous proposer un convoyeur pour évacuer les échalas fendus pour les transférer vers la prochaines opérations de façonnage. Voici un exemple de réalisation.

Pièces de rechange :

Pièces de rechange :

Pièces de rechange :

Les matrices de fendeuse à échalas sont des pièces d'usure. Ces pièces sont en contact permanent avec le bois en cours de travail. Nous proposons ces blocs au détail.

Les matrices de fendeuse à échalas sont des pièces d'usure. Ces pièces sont en contact permanent avec le bois en cours de travail. Nous proposons ces blocs au détail.

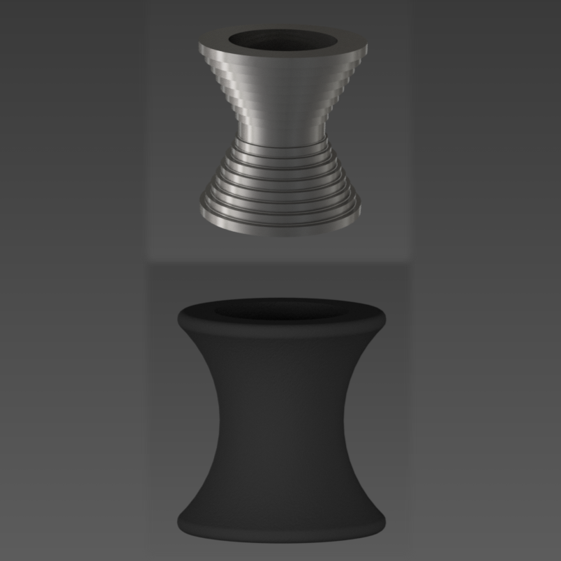

Les diabolos de guidage du bois s'usent avec le temps. Ce pourquoi nous vous proposons deux gammes. Les diabolos en Acier allié, résistant à l'usure, ou bien en thermoplastique technique.

Les diabolos de guidage du bois s'usent avec le temps. Ce pourquoi nous vous proposons deux gammes. Les diabolos en Acier allié, résistant à l'usure, ou bien en thermoplastique technique.
